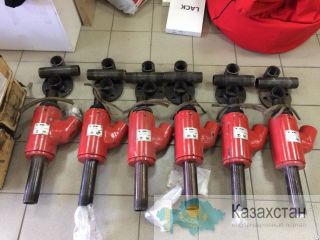

Вертлюг промывочный ВП-50, ВП-60, ВП-80 предназначен для подачи промывочной жидкости от насоса к забою скважины и обеспечения возможности вращения труб при ремонтных работах в нефтяных и газовых скважинах в условиях умеренного и холодного (район 12) макроклиматических районов по ГОСТ 16350-80. Вертлюг промывочный ВП состоит из ствола и корпуса с отводом под промывочный шланг. В корпусе вертлюга установлены два радиально-упорных шарикоподшипника, обеспечивающие свободное вращение ствола.
Внутренняя полость корпуса вертлюга в верхней и нижней части герметизируется от проникновения промывочной жидкости резиновыми манжетами, а от пыли и грязи сальниковыми войлочными кольцами. На конце отвода крепится фланцевое соединение для соединения с промывочным шлангом. При работе корпус вертлюга воздействует на ствол вертлюга. На верхнем конце ствола навинчен колпак, за который вертлюг удерживается элеватором на весу.
Технически вертлюги производятся в нескольких вариантах - ВП-50, ВП-60, ВП-80 (ВП50-160 и ВП-80-200). Вертлюг ВЭ крепится в верхней части бурильной установки на элеваторах любого типа и предназначен для подачи промывочной жидкости (промывочного раствора) в колонну бурильной установки при ремонте газовых и нефтяных скважин. Вертлюги работают в условиях умеренного и холодного (район 12) макроклиматических районов по ГОСТ 16350-80.
Вертлюг ВП – это промывочный вертлюг, в отличии от вертлюга ВЭ (вертлюг эксплуатационный) используется во время ремонта бурильных установок (газовых и нефтедобывающих). Вертлюг высоконагруженный элемент бурильного оборудования, средняя рабочая грузоподъёмность от 50 тонн и выше. Вертлюг ВП изготовляется отечественными производителями, в основном конструкция отработанная, производится по ТУ 3666-039-07538145-96, и не имеет конструкционных отличий тех или иных производителей.
