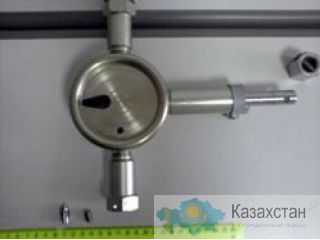

Штуцер устанавливается в фонтанной арматуре за линейной задвижкой. Показания давления на входе и выходе штуцера замеряются либо на инструментальных фланцах, находящихся до и после места установки штуцера ШРФ-20, либо на самом штуцере через трехходовые вентиля, которые необходимо заказывать в комплект поставки дополнительно. Рабочее давление 21 Мпа. Условные размеры проходного сечения от 0 до 20мм с плавным изменением проходного сечения. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры без учёта вентилей с манометрами и фланцев 101,5х218(250)х55 мм. Масса, не более 3,15 кг. Фонтанная арматура –комплект механизмов для нефтяных скважин, контролирует режим эксплуатации скважин и проводит различные технологические операции на рабочее давление.
