Штуцер дискретный регулируемый фланцевый предназначен для регулировки расходов жидкости при добыче углеводородов. Штуцер поддерживает дискретное значение ниже перечисленных режимов работы устья:
• поддержание рабочего режима нефтяной скважины, без прекращения добычи;
• установка заданного давления в скважине;
• контроль расхода жидкости.
Устанавливается на фонтанной елке после задвижки

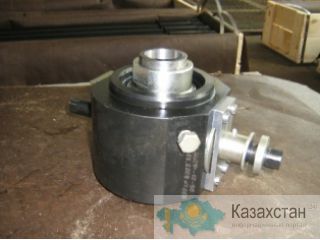

Штуцер дискретный ШДФ-9Мф. Рабочее давление 21 Мпа. Условный регулирующий размер 0,2; 2,5; 3, 4, 5, 6, 8, 10, 12, 18мм. Регулирующий механизм -золотниковый цилиндр, материал цилиндра сталь 40ХН (хром), допустима замена на сталь 38ХМЮА (азотированная) Габаритные размеры 220х125х100мм. Масса, не более 8 кг.
Штуцер дискретный ШДФ-10М. Рабочее давление 21 Мпа. Условный регулирующий размер 0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 34мм. Штуцер ШДФ-10М имеет полнопроходное (сквозное) отверстие ф34 мм., позволяющее применять данный штуцер в случае высоких расходов регулируемых объемов жидкости. Габаритные размеры 234х136х115мм. Масса, не более 18 кг.
Штуцер дискретный ШДР-9М. Наличие в базовом комплекте поставки трехходового вентиля для установки манометров под определения разности давлений на входе и выходе из штуцера. Рабочее давление 21 Мпа. Условный регулирующий размер 0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18мм. Габаритные размеры 234х136х1155мм. Масса, не более 24 кг. Фонтанная арматура –комплект механизмов для нефтяных скважин, где контролирует режим эксплуатации скважин и проводит различные технологические операции на рабочее давление.
