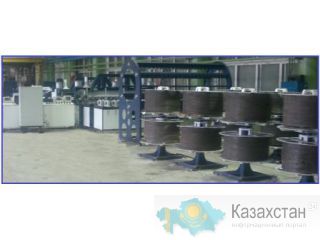

Автоматическая линия многоточечной контактной сварки АЛКС НТ |
АЛКС – стационарная установка, предназначена для производства сетки контактным способом сварки в полуавтоматическом и автоматическом режиме. Машина изготавливается в зависимости от длинны, ширины производимого каркаса, а так же диаметра арматуры - по техническому заданию.
Каждый агрегат линии имеет индивидуальные регуляторы настроек:
o Мощности пневмосистем
o Динамики их срабатывания
o Очистки воздуха
o Подачи смазки к исполнительным механизмам
o Ресиверы накопления и расширения воздуха для компенсации сбрасываемого воздуха
Узлы линии, нуждающиеся в частых подстройках параметров, имеют дублирующие выводы настроек пневматических параметров на общий пневматический пульт линии у поста оператора.
Машина имеет боковой заброс поперечного прута. Боковой заброс состоит из двойного блока правки и снятия винтового напряжения проволоки, электромеханического протяга проволоки, координатного измерителя длинны проволоки, (или ширины сетки) пневматического узла рубки проволоки в размер, промежуточного приемного накопителя отрубленной проволоки с пневматическим приводом сброса, основного сбросного устройства проволоки на сварку с пневматическим приводом и оптическим датчиком положения и контроля продвижения сетки. Панель бокового заброса располагает на себе общий дублирующий пульт управления пневмосистемы линии.
Пневматическая система управления и распределения, а так же подготовки воздуха – очистки воздуха и подачи смазки в систему станка расположена в боковинах узлов линии, имеющих герметичную защиту и индивидуальные дверцы доступа.
Минимальный шаг между продольными прутьями 25мм
Станины узлов и агрегатов линии представляют собой сварной каркас, предназначенный для размещения на нем узлов и систем.
На станине машины сварки расположена верхняя балка прижатия электродов с пневматическим приводом балочного типа. Электроды при необходимости перемещаются по балке для выставления шага сетки, данное перемещение электродов по балке позволяет выставлять шаг сетки, как кратно 50 или 100, так и не кратно, т.е. 275 или 392 мм.
Количество цилиндров, требуемое для хода и прижатия электродов в балочной конструкции в разы меньше чем у наборной конструкции, по этой причине у данного конструктива машин, значительно снижен расход сжатого воздуха при производстве сетки.
Пульт программного управления
Пульт управления предназначен для управления узлами и системами машины, состоит из:
o Пневматического сегмента управления
o Электронного сегмента управления
o Программного терминала
Рабочая панель оператора имеет двойное назначение: управление настройками меню, регулировка настроек меню и получение отчетных данных, а так же текущего состояния электросистемы станка.
Программный терминал станка имеет защитные опции процессов качества сварки – контроль сетевого воздушного давления, наличия охлаждающей жидкости в системе охлаждения, стабильности напряжение сети питания станка.
Личный идентификатор операторов и учет смен (в некоторых случаях устанавливается сканер сетчатки глаза и отпечатка пальца).
Контроль производственных характеристик позволяет программной системе машины, обеспечивать качественную проковку металла, исключить недовары или пережоги, исключить дугу свариваемой сетки продольного или поперечного характера, несанкционированные включения процессов и выявлять бракоделов.
Терминал, так же имеет встроенный принтер для печати оперативной и накопительной отчетности технологического и производственного значения:
o отчеты о стабильности работы систем линии,
o отчеты производства за смену/месяц/квартал/год
o ресурс линии
o расход проволоки
o количество единиц продукции
o простои линии по вине оператора
Основной пульт расположен на выносном поворотном кронштейне, для обеспечения удобства его использования из разных точек нахождения оператора.
Программный терминал имеет жидкокристаллическую панель оператора и кнопочный пульт запуска линии, а так же дублирующие кнопки грибки экстренной остановки линии в нескольких местах по периметру линии.
Электроды
Верхние электроды имеют независимый пружинный механизм, который позволяет каждому электроду индивидуально распределять давление на точку сварки, не будучи завязанным парно с другим электродом коромысловым механизмом, тем самым обеспечивая качественный провар каждого прутка сетки. Данная конструкция так же позволяет варить сетку с некратным количеством продольных стержней, т.е. не 4 – 6 – 8 или 12, а 21 или 7.
Электрод сварки состоит из подвижного пружинного механизма рубахи охлаждения и сменного наконечника (пяточка). Нижний электрод является неподвижным и выполнен из двух частей – рубашки охлаждения и сменной насадки (пяточка).
Токовод до электрода от распределяющей шины, выполнен из наборной листовой меди.
Токовод электрода от трансформатора выполнен из цельной медной шины, охлаждающая жидкость протекает по полиуретановой трубке с тефлоновым покрытием, фитинг, используемый в конструкции машины устанавливается быстроразъемный.
