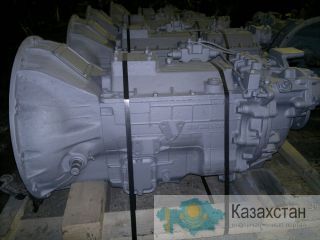

Техническая характеристика кпп ямз 238ВМ, 238ВК и их модификаций
Коробка передач механическая трехходовая, восьмиступенчатая, двухдиапазонная
Модель коробки передач, дата выпуска (месяц, год) и ее порядковый номер нанесены на специальной
фрезерованной площадке на левой боковой поверхности картера основной коробки передач
Тип
Механическая, с неподвижными осями валов, восьмиступенчатая, с шестернями постоянного зацепления и синхронизаторами на всех передачах, кроме заднего хода. Коробка передач состоит из четырехступенчатой основной коробки и двухступенчатого планетарного демультипликатора, соединенных в один узел.
Наибольший допускаемый крутящий момент на первичном валу, Н.м (кгс.м)
1225(125)
Передаточные числа
Общая передача
Передача в основной коробке
Передача в демультипликаторе
Передаточные числа
1 1 Понижающая 7,30
2 2 Понижающая 4,86
3 3 Понижающая 3,50
4 4 Понижающая 2,48
5 1 Прямая 2,09
6 2 Прямая 1,39
6 3 Прямая 1,00
8 4 Прямая 0,71
Задний ход Задний ход Понижающая 10,46
Задний ход Задний ход Прямая 2,99
Механизм переключения передач Трехходовой, с тремя подвижными штоками в основной коробке и пневматическим цилиндром в демультипликаторе. Управление механизмом переключения передач в основной коробке может осуществляться как качающимся рычагом, так и дистанционным механическим приводом.
Управление пневматическим цилиндром в демультипликаторе производится самостоятельным дистанционным приводом. Электронно-пневматическая блокировка (АСБП) обеспечивает включение низшего диапазона в демультипликаторе при частоте вращения вала 14,7...15,3 с –1 (880...920 мин -1).
Электрооборудование Сигнализатор ВК-403Б переключения диапазонов; электромагнит КЭМ24-01 с датчиком 11.3747 блокировки переключения диапазонов (работают совместно с реле 6312.3747, устанавливаемым производителем автомобилей)
Система смазки Комбинированная. Зубья шестерен и подшипники валов смазываются разбрызгиванием. Подшипники шестерен вторичного вала основной коробки и демультипликатора – под давлением.
Масла для смазки Всесезонное трансмиссионное масло ТСп-15К ГОСТ23652-79. Для эксплуатации при температуре ниже минус 30 0С допускается использовать смеси масла ТСп-15К ГОСТ 23652-79 (85%) и дизельного топлива марок “А” или “З” ГОСТ305-82 (15%). Всесезонное масло: МТ-16П по ТУ 38.001.117-80 ТМ 3-18 по ТУ 0253-019-00219158-95 ТМ 5-18 по ТУ 0253-021-00219158-96
Заправочный объем системы смазки, л 7,5 +0,5 Уровень масла ниже контрольного отверстия, раслоложенного с правой стороны проставки демультипликатора, не допускается.
Габаритные размеры, мм Длина 1075 (1075*)
Ширина 562 (562*)
Высота 606 (672*)
Масса коробки передач, не заправленной смазкой, в комплекте с картером сцепления, кг 355
Примечание – Размеры, помеченные *, относятся к коробке передач 238ВК.
