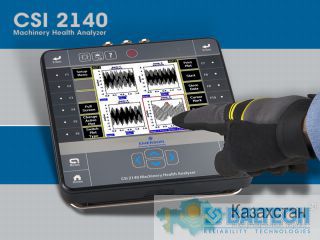

Диагностика и контроль электродвигателей обычно выполняются с помощью частотного анализа. В спектральных графиках возможно определить частоты дефектов электрических машин и их критичность (глубину развития), а эти данные помогут вам чтобы оценить объем ремонтных работ или качество выполненных регламентов. Программа MotorView анализирует собранные анализатором CSI 2140 спектральные данные по току и затем выводит полученные результаты:
- Вручную, позволяя Вам пройти по данным и отобразить их на экране компьютера, или;
- Автоматически, когда программа выбирает и печатает данные без участия оператора.
Для каждого спектра, который соответствует установленному пользователем критерию, программа MotorView отображает, и позволяет распечатать следующую информацию:
1. Спектральный график.
2. Список результатов анализа стержней ротора.
3. График временного сигнала.
Графики спектра/временного сигнала могут быть опущены из последовательности, если Вы этого желаете. Результаты могут быть также отображены в виде графика тренда.
Опции анализа в программе MotorView.
Меню опций отображения данных по току для электродвигателя обеспечивает Вас выбором различных опций, которые будут использоваться при анализе, отображении и построении графика для выбранных спектров.
«Сравнить с эталонным спектром?» - ответ «Да» включает параметры эталонного спектра в список результатов каждого анализа. Ответ «Нет» отображает только список текущих выбранных спектров. Если выбранные данные находятся между заданными датами (опция - функции выбора интересующих данных) и эталонный спектр не попадает в интервал, заданный начальной и конечной датами, эталонный спектр не будет отображаться.
«График для отображения?» - выберите «Спектр» для отображения (и печати) спектрального графика с соответствующим списком результатов анализа. Выберите «Никакой» для отображения только списка результатов анализа. Выберите «Тренд» для получения тренда состояния стержней ротора конкретного электродвигателя. Смотрите раздел в руководстве по эксплуатации «Выполнение анализа стержней ротора».
«Пометить боковые полосы проскальзывания Х число полюсов?» - ответьте «Да» для отображения пунктирных линий на спектральном графике. Эти пунктирные линии указывают на расположение частоты боковых полос ЧПхЧСК, как они выбраны программой MotorView. Приведенный пример показывает спектр электрического тока с боковыми полосами ЧПхЧСК, помеченными пунктирными линиями.
«Отношение к амплитуде на частоте сети?» - если Вы ответили «Да», амплитуда пика на частоте сети для каждого спектра будет нормализовываться к произвольному значению, заданному в поле «Нормализованная амплитуда частоты сети». Это приведет к тому, что все пики на частоте сети будут иметь на графике одинаковый уровень амплитуды; эта функция полезна при отображении и сравнении нескольких графиков. Ответьте «Нет» для использования фактической амплитуды частоты сети для индивидуального графика.
«Нормализованная амплитуда частоты сети» - если опция «Отношение к амплитуде на частоте сети» установлена на «Да», задайте требуемое значение, которое будет использоваться для всех пиков амплитуды на частоте сети. Значение 60 дБ (или 1000 при использовании технических единиц) является рекомендованным значением.
Если вы планируете выполнить ремонт электродвигателей, то вызовите специалистов отдела технического сервиса компании BALTECH для диагностики и контроля состояния электрических машин. В течение 24 часов после выполнения диагностических измерений вы получите от нас подробный отчет с заключением и рекомендациями.
Приглашаем всех технических специалистов на наши учебные курсы ТОР-103 «Основы вибродиагностики оборудования. Виды и частоты дефектов».
