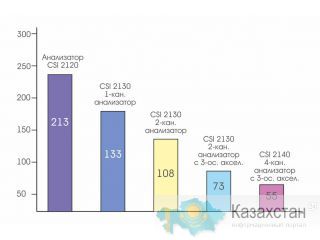

Компания «БАЛТЕХ» рекомендует применять для диагностики электродвигателей программное обеспечение MotorView в комплекте с магнитными кольцами анализатора CSI 2140.
Давайте рассмотрим пример конфигурации параметров электродвигателя в программе.
При запуске программы на дисплее компьютера будет отображен первый из двух экранов определения точек электродвигателя.
«ИД (идентификатор) электродвигателя в файле электродвигателя» - введите ИД электродвигателя (этот ИД присвоен электродвигателю в базе данных, в которой Вы сохранили нормативные данные электродвигателя). Нажмите клавишу «Поиск электродвигателя», если не вы уверены в присвоенном ИД. Отклики в следующих трех полях определяют набор пределов тревоги: «Тип защиты электродвигателя» - выберите из опций: «Открытая машина» или «Полностью закрытая машина».
«Тип изоляции электродвигателя» - выберите из опций: «Класс А, В, F или H». Это класс изоляции статора.
«Тип подшипников электродвигателя» - выберите из опций «Качения» или «Скольжения».
«Тип ввода температуры» - выберите из опций “Измерение” или “Клавиатура”. Выберите опцию «Измерение», если выходной сигнал датчика температуры (подразумевается, что он отображается в в вольтах/ технические единицы, вольтах/F или вольтах/С) вводится непосредственно в анализатор машинного оборудования посредством кабеля. Выберите опцию «Клавиатура», если значение температуры должно вводиться в анализатор машинного оборудования вручную.
«Тип датчика температуры» - если режим ввода температуры установлен на «Измерение», выберите из опций «Модель пирометра BALTECH TL-0215C». В случае выбора последней опции Вы должны в следующем поле ввести чувствительность датчика температуры.
«Чувствительность датчика температуры» - если режим ввода температуры был установлен на «Измерение» и тип датчика температуры был задан, то программа MotorView автоматически предложит вам показатель чувствительности. Если тип датчика температуры был установлен на опцию «Иной», то Вы должны ввести чувствительность датчика.
«Чувствительность токовых клещей (В/ампер)» - введите чувствительность датчика, используемого зажимного трансформатора тока. Чувствительность датчиков тока для CSI 2140 приведена в приложениях к руководству.
«Постоянный коэффициент трансформатора тока» - для применения в случае, когда зажим установлен на проводнике от постоянно установленного трансформатора тока (например, измерения, выполняемые на омметре, расположенном на распределительном устройстве или в узлах управления), чувствительность для измерительной точки определяется: (Чувствительность зажимного трансформатора тока)/(постоянный коэффициент трансформатора тока). Постоянный коэффициент трансформатора тока должен быть введен. Программа МotorView вычислит правильную чувствительность на основании этого и предыдущего ввода.
Примечание: Типичный трансформатор тока имеет вывод максимум в пять ампер. Если Вы не уверены в постоянном коэффициенте вашего трансформатора тока, используйте следующую процедуру для его расчета. Если значение на шкале измерителя тока на панели управления Вашего электродвигателя достигает 500 ампер, советуем рассчитать постоянный коэффициент как 500/5=100. Вам необходимо сверить показания на анализаторе модели CSI 2140 и дисплее панели управления и убедиться в их совпадении (при использовании этого коэффициента).
Для детального изучения темы «Диагностика электродвигателей и электромагнитной части электрических машин» запишитесь на учебные курсы ТОР-103 в компании «БАЛТЕХ».
