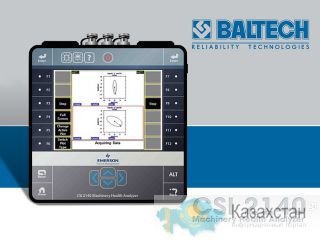

Метод контроля электродвигателя согласно концепции «Технологии надежности» - Reliability technologies (разработчик BALTECH), может использоваться для того, чтобы избежать преждевременных неисправностей, а также обеспечить возможность диагностики неисправностей, имеющиx электрическую природу. В пакет программного обеспечения для анализатора CSI 2140 MotorView II включены следующие три вида контроля электродвигателей:
• Контроль электрического тока – новый диагностический метод для выявления неисправностей, связанных со стержнями ротора электродвигателя.
• Контроль температуры - аномальная температура может указывать на некоторые потенциальные проблемы, такие как перегрев вследствие плохой вентиляции или несимметричного напряжения в обмотке, неисправностей подшипниковых опор или повреждений в статоре или роторе.
• Контроль магнитного потока - для улавливания сигнала магнитного потока используется датчик магнитного потока. Дополнительно необходимо заказать датчики магнитного поля (магнитные катушки - артикул BALTECH А03430А, BALTECH А03430В, разного диаметра). Он обеспечивает получение характеристик «качества» электричества, которые чувствительны к условиям, которые изменяют электрические характеристики электродвигателя (неисправности в статоре, сломанные стержни ротора, эксцентриситет или дисбаланс фаз). В типичном случае измерительные точки, наборы пределов тревог и наборы параметров анализа присваиваются электродвигателю или автоматически (с помощью опции установки программы CSI MotorView Gold), или вручную (через программу DBASЕ программного обеспечения VibView). В дополнение, каждой точки измерения электрического тока и магнитного потока присваивается набор частот неисправностей, соответствующий каждому конкретному приводу (электродвигателю). Затем может быть создан маршрут, сбор данных и построение трендов, которые корректируются ежемесячно. Программное обеспечение MotorView Gold имеет возможность собирать данные, создавать специальные тренды и сравнительные параметры, которые указывают на статус ротора и статора асинхронных электродвигателей переменного тока. Состояние стержней ротора прогнозируется по анализу данных по электрическому току и/или данных с датчика магнитного потока. Неисправности статора выявляются (при использовании данных датчика магнитного потока) посредством спектрального сравнения сомнительных данных с идеальными (эталонными). Сравнение выполняется для низкочастотного спектра с высоким разрешением, также как и для высокочастотного спектра (проход паза). Существенное увеличение определенных пиков в этих спектрах указывает на неисправности статора и другие электрические аномалии.
«Текущая группа» позволит Вам создать различные группы на основании списка баз данных с использованием любого метода. Группировка баз данных обеспечивает лучшую организацию и уменьшает перечень для просмотра при поиске конкретной базы данных. Каждая группа может быть названа, а название активной группы баз данных будет отображено в данном поле.
«База данных» выводит перечень баз данных, выбранных в настоящее время. Это функция поиска, которая позволит Вам найти конкретную базу данных по ключевому слову, или его части. Поиск выполняется по названию базы данных в текущей группе, отображенному в приведенном ниже поле.
«Название базы данных/путь доступа к базе данных» выводит список названий и путей доступа к базам данных, которые числятся в активной группе и названия которых приведены в качестве текущей группы в верхней части окна.
Методы контроля электродвигателей более подробно мы рассказываем на наших технических семинарах в компании BALTECH по теме: Концепция «Технологии надежности» - Reliability technologies. Просим вас заранее записываться на наши учебные курсы и семинары.
