Характеристики :
项目
Наименование 单位
Единица CLK6440A
Работающая сфера
工作范围 床身上最大旋转直径
Макс.диаметр вращения обрабатываемой детали над станиной mm Ф540
滑板上最大旋转直径
Макс.диаметр вращение обрабатываемой деталь над ползуном mm Ф270
最大加工直径
Макс.диаметр обрабатываемой детали mm Ф400
最大加工长度
Макс.длина обрабатываемой детали mm 235
Шпиндель
主轴 主轴最?转速
Макс.оборот шпинделя r/min 4000
主轴跳动
Биение шпинделя mm 0.008/300
主轴通孔直径
Диаметр отверстия шпинделя mm Ф65
棒材容径
Диаметр mm Ф50
液压卡?
Гидравлический парон дюйма 8
主轴电机功率
Мощность двинателя Kw 7.5
Револьверная головка
刀塔 刀塔刀位数量
Кол-во места инструмента шт 10
方柄刀具尺寸
Размер квадратной инструмента mm 20
圆孔刀具直径
Диаметр круглого инструмента mm Ф25
Ход
行程 X轴行程
X ось ход mm 200
Z轴行程
Z ось ход mm 245
Перемещение
进给 X 轴快速进给
X ось ускоренное перемещение m/min 12
Z轴快速进给
Z ось ускоренное перемещение m/min 16
切削进给
Токарное перемещение m/min 1-5000
Задняя бабука
尾座 尾座行程
Ход задней бабки mm --
尾座进给方式
Тип перемещения заднней бабки --
Направляющая
导轨 床身导轨倾斜角度
Угол наклонной направляющей станины Градус 30
型式
Тип Линейная направляющая
Точность
精度 定位精度
Точность позиционирования mm 0.016
重复定位精度
Точность повторного позиционирования mm 0.008
Другие
其他 机床净重
Нетто kg 3000
外型尺寸
Габарит mm 1860*1580*1870

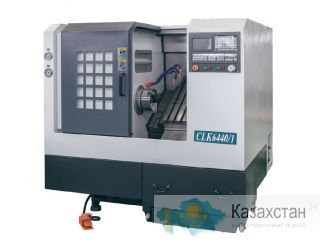

Раздел: Оборудование, инструмент → Промышленное оборудование → CLK6440A токарный станок
