Характеристики :
项目
Наименование 单位

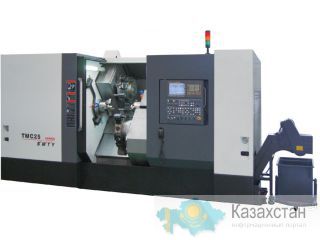

единица TMC25S2M2T2Y
Работающая Сфера
工作范围 床身上工件回旋直径
Макс.диаметр вращения обрабатываемой детали над станиной mm ф360/ф360
最大加工直径
Макс.диаметр обрабатываемой детали (ось/дикс) mm Ф360/ф360
最大加工长度
Макс.длина обрабатываемой детали mm 750
шпиндель
主轴 主轴转速
Оборот шпинделя r/min 30-4000
主轴功率
Мощность шпинделя kw 7.5/22
液压卡?
Гидравлический патрон дюйм 10
Револьверная головка
刀塔
刀塔刀位数量
Количество позиционной револьверной головки Шт 12
刀塔电机功率
Мощность двигатели револьверной головки kw 5,5/7,5
电动刀柄规格
Размер электрической рукоятки инструмента BMT65
电动刀具转速
Оборот электрического инструмента r/min 30-4000
Ход
行程 X轴（X1/X2）行程
X ось ход mm 245/210
Z轴（Z1/Z2）行程
Z ось ход mm 800/800
Y轴行程
Y ось ход mm ±50
W轴（尾座或副主轴）行程
W ось (задняя бабка или второстепенная ось) ход mm 780
Перемещение
进给 X 主轴（X1/X2）快速移动
X ось (X1/X2) ускоренное перемещение m/min 30/30
Z 轴（Z1/Z2）快速进给
Z ось (Z1/Z2) ускоренное перемещение m/min 30/30
Y 轴快速移动
Yсоь укоренное перемещение m/min 10
W轴快速移动
W ось укоренное перемещение m/min 15
Задняя бабка
尾座 尾座进给方式
Тип задней бабки Двигатель
Направляющая
导轨 Тип 直线导轨
Линейная направляющая
Точноть
精度 定位精度
Точность позиционирования mm 0.016
重复定位精度
Точность повторного позиционирования mm 0.008
Другие
其他 净重
Нетто Kg 11000
外型尺寸
Габарит mm 405*2400*2400
