ЧПУ система : FANUC 0i MD controller
Срок поставки :90 дней
1. 主要参数характеристики ：
项目
наименование 单位
единица 规格
Размер 备注
примечание
X 轴行程
X ось ход мм 800
Y 轴行程
Y ось ход мм 450
Z 轴行程
Z ось ход мм 500
主轴端面至工作台距离
Расстояние от тореца шпинделя до центра паллета мм 210-710
主轴中心至立柱导轨距离
Расстояние от центра шпиндеоя до направляющей стойки мм 620
主轴端面至B轴回转中心距离
Расстояние от тореца шпинделя до центр B вращающейся оси мм 200
最大加工工件长度
Макс.обработанная длина детали мм 800
最大加工工件直径
Макс.обработанный диаметр детали мм Ф420
工作台尺寸
Размер верстака мм 1210*570
T 型槽（槽数*槽宽*间距）
T паз (кол-во паза*ширина паза*расстояние паза)) мм 3/18/150
工作台最大负荷
Макс.нагрузка верстака KG 750
主轴转速范围
Обороты шпинделя r/min 80-8000
主轴孔锥度
Конусность отверстия шпинделя BT40
主轴电机功率
Мощность двигателя шпиндаля KW 7.5
X/Y轴快速移动
X/Y ось быстрое перемещение mm/min 15
Z轴快速移动
Z ось быстрое перемещение mm/min 12
切削进给速度
Скорость резательной падачи mm/min 1-5000
A轴回转范围
A ось вращающаясь сфера градус 0-360
A轴最?转速
Макс.скорость оборота A ось r/min 11.1
B 轴回转范围
B ось вращающаясь сфера Градус ±90
B轴最?转速
Макс.скорость оборота B ось r/min 20
回转台直径
Диаметр вращающегось паллета мм Ф315
回转台中心孔直径
Диаметр центрального отверстия вращающегось паллета мм Ф40
回转台中心?
Высота вращающегось паллета мм 210
回转台T型槽
T-паз вращающегось паллета (кол-во паза*ширина паза*расстояние паза) мм 6/14/60°
回转台承重
Нагрузка вращающейся верстака KG 150
净重
Нетто KG 11000
外型尺寸
Габарит мм 2800*3200*2600

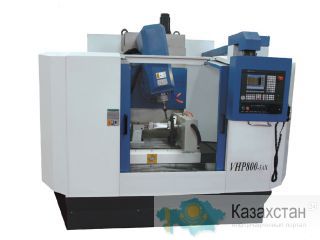

Раздел: Оборудование, инструмент → Промышленное оборудование → 5-ти координатный центр VHP800-5AX
