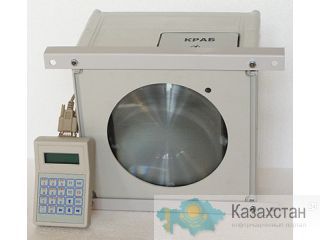

ОПТИЧЕСКИЙ РЕГИСТРАТОР НЕФТЯНЫХ ПЛЕНОК «КРАБ-1» |
«КРАБ-1» - оптический регистратор нефтяных пленок на водной поверхности.
В основе используемого метода лежит лазерное зондирование водной поверхности направленным по вертикали вниз узким световым лучом. Различие коэффициентов отражения света для нефтепродуктов и воды позволяет обнаруживать нефтяные пленки.
Оптимизация оптической схемы прибора, метода обработки сигналов и модуляция интенсивности светового потока позволили существенно снизить влияние ветрового волнения, фоновой засветки и расстояния до водной поверхности на результаты измерений.
В состав прибора входят излучатель, собранный на базе полупроводникового лазерного диода и одноканальная оптоэлектронная приемная система. Обработка сигналов производится с помощью встроенного микропроцессора (AT MEGA16).
КРАБ установленный на мосту река Нева
ПРОЦЕДУРА РАБОТЫ
Датчик устанавливается над контролируемой зоной водной поверхности на высоте от 0.5 до 10-15м.
Габариты датчика не превышают 200х200х130мм.
Питание датчика составляет 12-15в, до 100ма.
Через заданный промежуток времени (обычно 30-60 сек.) на аналоговом (токовая петля 4-20ма) и цифровом (интерфейс RS-485) выходах прибора через формируется нормированный сигнал, который при появлении нефтепродуктов превышает пороговый уровень.
Одновременно происходит срабатывание внутреннего реле датчика.
Для задания порога срабатывания производится калибровка прибора, заключающаяся в измерении сигнала от чистой водной поверхности.
Прибор по экранированному кабелю (витая пара для сигнала и два провода питания) стыкуется с приемной системой Заказчика. При работе аналоговым сигналом (по токовой петле) возможно использование удобных и экономичных логгеров (самописцев) Eclerk-USB-2U, позволяющих осуществлять архивирование и отображение данных на компьютере.
Произведена стыковка датчика с устанавливаемом в нем GSM модуле с целью передачи данных в виде sms-сообщений на задаваемый телефонный номер.
ОБЛАСТИ ПРИМЕНЕНИЯ
Экологический мониторинг водной поверхности, контроль промышленных стоков.
РЕКОМЕНДУЕМЫЙ КОМПЛЕКТ ПОСТАВКИ
датчик «КРАБ-1»;
техническое описание;
ЗИП.
УСЛОВИЯ УСТАНОВКИ
Прибор имеет пыле- и влагозащищенный корпус и может быть установлен на мосту, буе, платформе и т.п.
Метеоусловия: температура окружающего воздуха от -15° С до +50° С; влажность до 100% (дождь).
