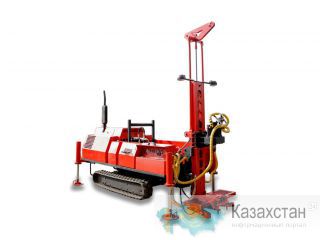

Буровая установка "Стронг Гидро СБУ 80" предназначена для бурения вертикальных и наклонных технических скважин вращательным способом с использованием шнекового и колонкового инструмента, бурения с продувкой и промывкой. Буровая установка смонтирована на гусеничном шасси с двигателем ВАЗ-2106. Привод буровой установки осуществляется от пары гидравлических моторов. Возможность комплектации ДВС: Д-144, Д-245, ЯМЗ-238, ВАЗ-2106.
Все узлы буровой установки "Стронг Гидро СБУ 80" смонтированы на общей раме. На раме буровой установки шарнирно установлена мачта сварной конструкции , которая при транспортировке складывается в горизонтальное положение с помощью гидроцилиндра. На раме установлены четыре гидравлических аутригера. Грузоподъемность каждого аутригера: 3000 кг, что обеспечивает стойкость конструкции.
Управление подачей вращателя, подъемом-опусканием мачты и опорными домкратами гидрофицировано. Управление вращателем – гидравлическое. Гидравлический редуктор имеет два режима работы: параллельное соединение и последовательное. Управление гусеничным шасси – электрическое, дистанционный пульт управления.
Вращатель (Гидравлический Редуктор РГ-2) закреплен на подвижной каретке. Вращатель используется в процессе бурения и выполняет, совместно с механизмом подачи, работу по спуску-подъему инструмента и его подачи при бурении. Привод вращателя осуществляется от двух гидравлических моторов, через редуктор и двухпозиционный дивертор.
