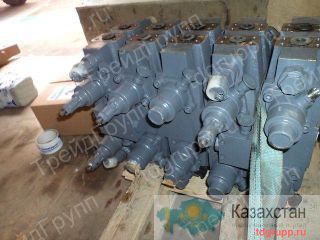

Применение: ЕК-12 Гидрораспределитель 10-ти золотниковый состоящий из общей плиты, на которую монтируются 10 секций. Гидрораспределитель 10-ти золотниковый состоящий из общей плиты, на которую монтируются 10 секций. Из них: две центральные секции - напорно-сливные, восемь секций - рабочие. ГР-520 предназначен для изменения движения, регулирования величины потока и запирания рабочей жидкости в исполнительных клапанах. Технические характеристики гидрораспределителя ГР-520 Наименование параметра Значение Условный проход, мм 25 Давление на входе, МПа: - номинальное - максимальное - минимальное 25 (+-1) 30 (+-1) 1 (+-0,1) Максимально допустимое давление на сливе, МПа, не более 2 Расход рабочей жидкости, л/мин: - номинальный - максимальный 250 (+-15) 300 (+-15) Максимальное давление настройки предохранительных клапанов, МПа, не более 30 Максимальные внутренние утечки по зазорам золотника из рабочей полости при нейтральной позиции золотника, см3/мин, не более 100 Количество секций: - центральные секции - рабочие 2 8 Номинальный перепад давления для прямого и обратного потока при рабочей позиции золотника, МПа, не более 0,8 Усилие, необходимое для перемещения золотника из нейтральной позиции в рабочее, Н, не более 320 Время срабатывания, с., не более 0,5 Масса гидрораспределителя, кг, не более 250 Температура окружающей среды, С: - максимальная - минимальная +45 -60 Характеристика рабочей жидкости: кинематическая вязкость, мм2/с.: - минимальная - номинальная - максимальная температура, С: - максимальная - минимальная класс чистоты, не грубее номинальная тонкость фильтрации, мкм 10 32 (+-3) 1500 +80 -40 13 25 Основные рекомендуемые марки рабочих жидкостей: - зимой - летом их заменители: - зимой - летом ВМГЗ МГ-30 АУ И-30А
