Поворотный энкодер, энкодер оптический, измерение углового позиционирования |
Новые решения с помощью интерферометра BALTECH IN-9000 и поворотного энкодера позволяют сделать точное измерение углового позиционирования любого станка с ЧПУ.
Угловое измерение позиционирования выполняются с использованием датчика вращения (RRA-RE1). Это измерение используется, например, для характеристики качества движения осей вращения или очень точных поворотных измерений угла. Система измеряет угловую точность позиционирования, повторяемость и люфт, сравнивая положение, в котором машина находится (т.е. позиции, отображаемые на дисплее машины) с истинным положением, измеренным интерферометром BALTECH IN-9000.
Лазерная измерительная система BALTECH IN-9000 вместе с поворотным энкодером позволяет измерять любые углы поворота с точностью до 1 угловой секунды. Система позволяет измерять угол в различных единицах. Параметры измерения могут быть установлены в программе BALTECH Report в меню «Конфигурация / Поворотный энкодер».
Конфигурация измерения.

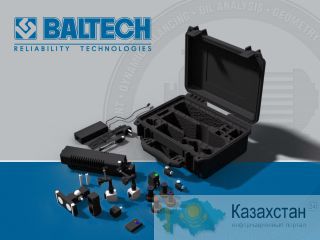

Для измерений углового позиционирования нужно использовать набор угловой оптики вместе с поворотным энкодером. Необходимые компоненты для измерения углового позиционирования:
• Лазерный блок IN-9000
• Блок питания BT
• Поворотный энкодер RRA-RE1
• Угловой интерферометр RRA-IK1
• Угловой ретрорефлектор RRA-RK1
• Сенсор температуры воздуха (сенсор TH)
Дополнительные элементы:
• Кабель USB
• Строб
• Магнитный держатель Baltech
• Штатив
• Сенсор температуры базы
Принцип действия.
Угловые измерения позиционирования выполняются с использованием двух измерительных инструментов: RRA-RE1 и лазерного блока IN-9000.
Грубое значение угла задается поворотным энкодером RRA-RE1. Энкодер имеет семьдесят два отдельных шага (каждые 5 градусов), определенных с точностью до 0,5'' или 1'' в зависимости от выбранной версии. Из-за внутренней конструкции энкодера, пошаговое вращение от одной позиции к другой требует подъема вверх верхней части энкодера во время движения. Процесс поднятия вверх управляется автоматически с помощью лазера, но требует тщательной юстировки луча. По этой причине иногда лучше снимать в процессе измерений перегородку с элемента RRA-RK1.
Лазерный блок имеет две функции в процессе измерений: он управляет и приводит в действие весь процесс и в то же время измеряет небольшие по значению углы в диапазоне + / 5 градусов с разрешением 0,01''. Измерения проводятся с использованием угловой оптики – RRA-IK1 и RRA-RK1 и механической опоры.
Основной функциональной возможностью интерферометра BALTECH IN-9000 является измерение геометрии станка с использованием ПК, подключенного через BT или USB интерфейс. Функциональность может быть существенно повышена за счет Разъёма расширения, доступного на задней панели лазерного блока.
С использованием сигналов, доступных на этом разъёме можно использовать лазер в качестве автономного устройства.
Основные области применения:
• Мониторинг измеренного перемещения с внешним счетчиком;
• Использование лазера в качестве контура обратной связи для управления машиной (станком);
• Управление лазером двигателя посредством внешнего драйвера;
• Изменение поведения лазера путем подключения различных датчиков (например, пересечения нулевого уровня).
