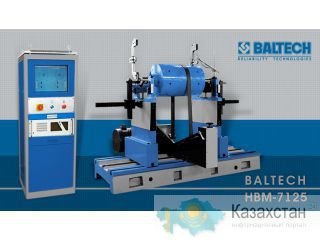

Балансировка жестких и гибких роторов, балансировочные стенды BALTECH HBM |
Балансировочные стенды, выполненные на базе уже использованных агрегатов или новых – это одно из самых эффективных решений для имитации работы роторов в собственных опорах. Это решение мы рекомендуем применять для насосов, компрессоров, турбин и другого динамического оборудования, где не возможно отбалансировать ротор (вал) в собственных опорах. Мы рекомендуем вначале произвести расчет вида ротора (жесткий или гибкий), после этого вы можете применить и выбрать необходимы метод устранения дисбаланса, стандарт или ГОСТ. Балансировка жестких и гибких роторов отличается повышенным параметром уровня вибрации на разных режимах работы. Обычно у любого механизма при пуске или выбеге можно наблюдать один, два или даже три резонанса. Если вы отбалансировали идеально ротор на вертикальном или горизонтальном балансировочном станке серии BALTECH HBM, то это не значит, что его не надо будет балансировать после сборки всей машины. Из-за погрешностей сборки, разных жесткостных характеристик опор (станка и реального механизма), зазоров в подшипниковых опорах, вам все равно придется балансировать с помощью наших приборов серии «ПРОТОН-Баланс», BALTECH VP-3470.
• Дисбаланс жесткого ротора не изменяется вместе с рабочей скоростью.
• Не важно, на какой скорости выполняется балансировка ротора (чаще всего говорят, что зависимость линейная)
Жесткие и гибкие роторы
• Дисбаланс гибкого ротора изменяется вместе с рабочей скоростью.
• Важно, на каком типе балансировочного станка и при какой скорости выполняется балансировка
гибкого ротора.
Рекомендации компании BALTECH.
• Жесткий ротор можно балансировать при любой скорости в пределах его диапазона рабочей
скорости.
• Балансировка гибких роторов выполняется в подшипниках, которые имитируют жесткость
рабочих подшипников в нескольких балансировочных плоскостях.
• При низкой скорости и в восхождении к любой критической скорости (если ротор работает в
пределах рабочей скорости, где нужно пройти критические скорости) или разгон требует длительного времени (например, турбины).
• Только на рабочей скорости (например, шпиндели)
• На низкой скорости с помощью специальных методов балансировки (например, авиационные
двигатели).
Методы балансировки гибких роторов описаны в ISO 11342.
Измерительная система измерения дисбаланса BALTECH Balance в станках серии BALTECH HBM, BALTECH VBM, BALTECH ABM.
- Низкоскоростная балансировка с использованием перманентной калибровки
- Измерение и отображение вибраций по отношению к скорости во время разгона и выбега
- Ручная корректировка с помощью одного балансировочного груза или комплекта грузов
- Балансировочный протокол, обеспечивающий полярную диаграмму и диаграмму Боде
Приглашаем главных механиков, главных энергетиков и главных инженеров на наши ежеквартальные семинары в Санкт-Петербурге, Астане и Алматы.
