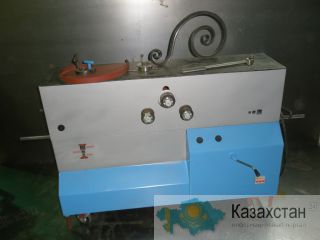

Станок «Профи-4М» предназначен для изготовления из профильной трубы элементов ковки, с последующей сборкой (сваркой) в художественные изделия. Принцип работы станка «ПРОФИ–4М» основан на придании профильной трубе необходимого радиуса изгиба путем наматывания ее на гибочную головку, в процессе которой устраняются складки (гофры) и не нарушается целостность поверхности.
Все операции на станке «ПРОФИ–4М», по обработке профильных труб, происходят при участии оператора.
У станка две рабочие поверхности, верхняя и боковая. Выбор операции происходит, переключением тумблера режима работы в одно из трех положений:
1 - положение, операция по декоративному сдавливанию поверхности;
2 - положение, операция «замятие лапки»;
3 - положение, операция «скручивание спирали».
Для управления технологическим процессом, используют кнопки: «Влево» и «Вправо»; «против часовой» или «по часовой».
Основными достоинствами станка «Профи-4М» являются: точность; отсутствие сложного монтажа дополнительных приспособлений, регулировки роликов и направляющих, для различных операций; простота и удобство в работе, а так же в обслуживании; высокая производительность и ценовая доступность.
Станок «Профи-4М» осуществляет все необходимые операции, из профильной трубы для изготовления художественных элементов:
• декоративное сдавливание (усиление) поверхности профильной трубы:10х10х1, 15х15х1,5 и 20х20х1,5 мм.;
• операция «замятие лапки», прокат концов профильной трубы:10х10х1, 15х15х1,5 и 20х20х1,5 мм;
• операция «скручивание спирали», продольное скручивание заготовки в элемент: «валюта», «бублик» и т.д., из профильной трубы: 10х10х1, 15х15х1,5 и 20х20х1,5 мм.;
• операция «изгиб дуги», из профильной трубы диаметром от 10х10х1 до 40х40х2 мм.
Технические характеристики:
• производительность до 41 элемента в час, такие как «валюта», «бублик» и т.д.;
• частота вращения рабочего вала 6,0 - 8,0 оборотов/в минуту;
• направление вращения рабочего вала - реверсивное;
• мощность электродвигателя - до 2,2 кВт;
• ток питания сети - 3х380 V, 50 Гц;
• габаритные размеры, (длина х ширина х высота) 1200х480х850 мм;
• масса станка - 190 кг.
Любой желающий может увидеть предлагаемое нами оборудование в работе, а также сам изготовить декоративные элементы из профильной трубы. Стоимость станка «Профи-4М» 185000 рублей. Доставка транспортной компанией в любой город.
Контакты:
432072, г. Ульяновск, 9 проезд Инженерный 17А
Телефон: +7-9053494444
E-mail: konorkin@mail.ru
www.stanok73.com
