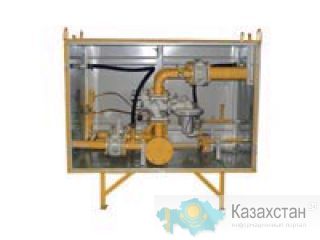

Газорегуляторный пункт ГРПШ-04-2У1 регуляторами давления газа РДНК-400.
Особенности и принцип работы газорегуляторного пункта ГРПШ-04-2У1 http://pg-concern.ru/grpn-300/ с регуляторами РДНК-400 с основной и резервной линиями редуцирования. Используются для снижения среднего и высокого давления газа до низкого и удержания его на заданном уровне в системах газоснабжения промышленных и бытовых объектов. Устройство и принцип работы ГРПШ-04-2У1 Пункт ГРПШ-04-2У1 работает следующим образом. Газ по входному трубопроводу через входной кран и фильтр поступает на счетчик газа, а затем к регулятору давления газа, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран поступает потребителю. При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа. На фильтре установлен манометр для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа. В случае ремонта оборудования при закрытых входном и выходном кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру. Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором. На входном газопроводе после входного крана, после регулятора давления газа и на резервной линии редуцирования предусмотрены продувочные трубопроводы. В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
