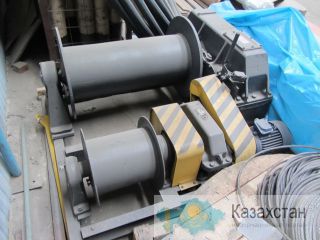

Лебёдка электрическая маневровая двухбарабанная ТЛ-8Б предназначена для передвижения железнодорожных вагонов на погрузочно-разгрузочных участках прирельсовых складов. Заменяет маневровый тепловоз. Рассчитана на 450 тонн, или 4 груженых вагона, или 4 механические секции. Предназначена для тяги в горизонтальном направлении, для производства подъемно-транспортных операций при строительных, монтажных и других работах. Лебедка не предназначена для подъема людей.
Условия эксплуатации электрической лебедки:
окружающая среда - невзрывоопасная; температура окружающей среды от плюс 40 до минус 40 С°; рабочее положение - крепление на горизонтальной площадке; режим работы – легкий; рабочее напряжение 380В, частота тока 50Гц.
Технические характеристики электрической маневровой двухбарабанной лебедки ТЛ-8Б:
Параметр ТЛ8Б
Тяговое усилие в канате, кН (тс) 50 (5.0)
Расчётная скорость навивки каната (гл./вс.), м/с 0,03/0,4
Редуктор (гл./вс.) Ц2У-315Н/Ц2У-160, передаточное число 25,0/31,5
Масса грузов в перемещаемых вагонах, т 315
Расчётная канатоемкость барабана (гл./вс.), м 220/230
Диаметр каната (гл./вс.), мм 22,5/6,9мм (ГОСТ 2688-80)
Электродвигатель 4АМС100S4; 3,2 кВт; 380 В, 1390 об/мин.
Габаритные размеры, не более мм 1666х1625х875
Масса без каната, не более кг 1200
