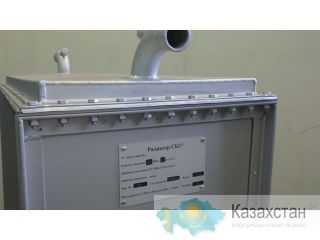

Изготавливаем радиаторы СБ37 для ВРУ типа АКДС-70 (СКДС-70), МКДС-100К.
Тип: пластинчато-трубчатый.
Назначение: радиатор СБ 37 предназначен для отвода тепла от воды нагретой в рубашках компрессоров и холодильниках. По трубкам течет вода, а перпендикулярно к ним движется охлаждающий воздух, омывая оребрëнную поверхность трубок.
Радиатор СБ 37 используется в системе охлаждения воздухоразделительных установок типа АКДС-70, СКДС-70, МКДС-100К.
Основные технические данные:
- площадь фронта, мм, не менее – 1 000
- водяная емкость, л - 50
- давление рабочее, МПа (кгс/см²) – 0,35 (3,5)
- рабочая жидкость – вода
- габариты, мм (высота 850, длина 750, глубина 400)
- сердцевина медная.
- верхний и нижний коллекторы изготовлены из нержавеющей стали типа 12Х18Н10Т.
- масса, кг – 63,5
