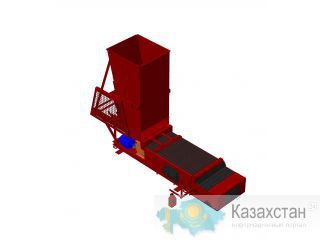

Топка состоит из решетки колосниковой , основания , планки шурующей , каретки с опорами , рамы каретки , штанги , опоры штанги , привода каретки , вала с опрокидывающимися колосниками, механизма электрического прямоходного, бункера . Решетка колосниковая состоит из беспровальных колосников, которые крепятся с помощью болтов к водоохлаждающей решетке из труб между передним и задним коллекторами. Решетка колосниковая предназначена для поддержания горящего слоя топки. Основание состоит из щек, к которым приварены решетка колосниковая, рама из швеллеров для крепления привода топки и рамы каретки, перегородки одна на ТШПм-1,0, по две на ТШПм-1,5 и ТШПм-2,0 и три на ТШПм-2,5, передняя стенка и задняя стенка со смотровым люком. Через переднюю стенку и перегородки проходит короб, по которому перемещается зубчатая рейка. Перегородки делят данное основание на зоны дутья для упорядоченного подвода воздуха к горящему слою топлива. На щеки основания устанавливаются боковые чугунные уплотнения для защиты коллекторов котла. На основание устанавливаются все остальные детали
топки. Шурующая планка состоит из собственно планки и труб, через которые подается вода для охлаждения планки водой. Шурующая планка предназначена для продвижения топлива по решетке, шуровки горящего слоя, сброса выгоревшего шлака и подачи раскаленных кусочков топлива под свежее
топливо. Каретка состоит из швеллера с приваренными к нему опорами шурующей планки, кронштейнами для крепления штанги и тяги секторного питателя. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера.
