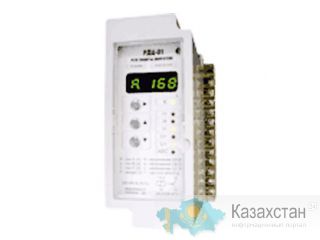

Микропроцессорные реле защиты двигателей РДЦ-01-055, РДЦ-01-205 |
Описание
Реле защиты двигателя РДЦ-01-055, РДЦ-01-205 с цифровой настройкой и индикацией контролируемых параметров предназначено для защиты трехфазных асинхронных электродвигателей 3х380 В 50 Гц с прямым включением мощностью (0,55...2,2) кВт (РДЦ-01-055), (2,2...9,0) кВт (РДЦ-01-205) и с включением через измерительные трансформаторы тока мощностью (9,0...450) кВт (РДЦ-01-055).
Реле осуществляют защиту электродвигателя от последствий:
- перегрузок по току;
- блокировки ротора;
- асимметрии нагрузки;
- работы с недогрузкой;
- превышения питающего напряжения;
- понижения питающего напряжения;
- коротких замыканий (токовая отсечка);
- обратного чередования фаз;
- снижения сопротивления изоляции обмоток двигателя перед пуском.
Реле осуществляет коммутацию электрических цепей при достижении контролируемыми параметрами определенных, предварительно запрограммированных уровней.
Реле имеет возможность отключать действие следующих функций:
- защиту по максимальному напряжению;
- защиту по минимальному напряжению;
- защиту о холостому/сухому ходу;
- защиту по асимметрии токов;
- токовую отсечку;
- защиту по блокировке ротора;
- защиту от неправильного чередованя фаз;
- защиту от сопротивления изоляции.
Реле может конфигурироваться для работы в одном из двух режимов:
1) контроль токов в фазах А, В и С;
2) контроль токов в фазах А и С.
Одновременно, кроме защитных функций, реле имеет возможность мониторинга следующих параметров:
- потребляемого тока по каждой фазе (IA, IB, IC или IA, IC);
- напряжения в сети по каждой фазе (UA, UB, UC);
- сопротивления изоляции перед пуском электродвигателя;
- частоты сети;
- моторесурса.
Реле изготавливаются в климатических исполнениях У категории 3 по ГОСТ 15150-69 для поставок в районы с умеренным и холодным климатом и в исполнении Т категории 3 по ГОСТ 15150-69 для поставок на экспорт в районы с тропическими условиями.
Габаритные размеры реле: 140х70х137 мм.
