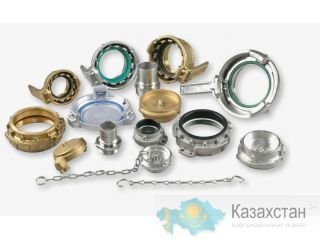

Соединения типа КАМЛОК используются для присоединения рукавов (шлангов) к различному оборудованию. Камлок состоит из двух основных частей: ответная часть и приемная часть.
С одной стороны у ответной и приемной части:
* резьбовое соединение (внутреннее - FEMALE или внешнее - MALE) для крепления на емкостях и армированных шлангах
* хвостовик («елочка») для крепления резиновых рукавов с другой стороны:
* ответная часть оснащена головкой, имеющей паз в средней части, при помощи которой она соединяется с приемной частью
* приемная часть имеет углубление, в которое вставляется ответная часть
Фиксация ответной части внутри приемной части происходит при помощи двух ручек, расположенных по бокам последней. В момент соединения двух частей, ручки расположены под углом 90° к корпусу приемной части. Опуская ручки вниз, их выступы попадают в паз, и соединение надежно фиксируется, одновременно происходит уплотнение за счет совмещения головки ответной части с прокладкой, расположенной внутри ответной части. Материал прокладки зависит от среды, транспортируемой через быстроразъемный узел (может быть изготовлена из NEOPRENO, VITON, TEFLON-BUNA, TEFLON ENCAPS, EPDM, NBR).
