Элеватор (ЭС-60, 80; ЭШН-10,15; ЭТА-50,60;ЭХЛ-60,73; ЭТАД-80,100; КМ-73,89) |

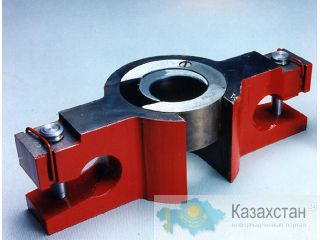

Элеватор трубный двуштропный с автоматическим запирающим устройством ЭТАД-80, ЭТАД-100 предназначен для захватывания под муфту или замок, и удержания на весу колонн насосно-компрессорных или бурильных труб при спуско-подъемных операциях как с вертикальной установкой труб, так и с укладкой их на мостки при освоении и ремонте нефтяных и газовых скважин. Элеватор предназначен для применения в умеренном и холодном макроклиматических районах по ГОСТ 16350-80.
Элеватор трубный ЭТАД состоит из следующих основных деталей и сборочных единиц: корпуса элеватора; сменных захватов; упоров; запирающего устройства, представляющего собой шлицевую втулку с приваренной рукояткой. Корпус элеватора представляет собой стальную отливку с двумя боковыми проушинами под штропы, служащими для подвешивания элеватора на крюк талевой системы. Внутри корпуса имеется расточка под сменные захваты. Захват элеватора ЭТАД служит для захвата трубы соответствующего диаметра. Для каждого диаметра трубы предусмотрен соответствующий захват.
Захват состоит из двух челюстей и штока, шарнирно соединенных между собой пальцем. На штоке захвата имеется два шлицевых выступа, расположенных под углом относительно друг друга, которые сопрягаются со втулкой запирающего устройства. Челюсти захвата имеют окна, в которые заводятся упоры для ограничения перемещения челюстей при раскрытии захвата. Запирающее устройство для фиксации захвата элеватора ЭТАД в положении «открыто» или «закрыто» представляет собой втулку с приваренной рукояткой. Во втулке имеется отверстие с двумя шлицевыми пазами, расположенными под углом друг к другу соответственно шлицевым выступам на штоке захвата, и гладкую расточку, соответствующую длине шлицевых выступов. Запирающее устройство удерживается с помощью шариков, заполняющих канавки втулки и корпуса.
Элеваторы ЭТАД выпускаются в соответствии с ТУ 3668-003-05273837-2018.
Элеваторы двухштропные Халатяна типа ЭХЛ предназначены для захвата и удержания на весу насосно — компрессорных труб в процессе спуско-подъемных операций при текущем и капитальном ремонтах эксплуатационных скважин.
Элеваторы Халатяна ЭХЛ предназначены для работы в умеренном и холодном (район 1) макроклиматических районах по ГОСТ 16350, категория размещения — 1 по ГОСТ 15150.
Элеватор ЭХЛ имеет следующее устройство: в корпусе элеватора, имеющего открытый зев для ввода и вывода трубы, в кольцевой эксцентричной проточке расположен затвор, соединенный с рукояткой. Поворотом рукоятки элеватор ЭХЛ открывают или закрывают, рукоятка в закрытом положении удерживается фиксатором.
Элеватор корпусной КМ предназначен для захвата и удержания на весу колонны бурильных или обсадных труб диаметрами от 60 до 377 мм в процессе спуско-подъемных операций при бурении нефтяных и газовых скважин, в умеренном и холодном (районы I1и I2) макроклиматических районах по ГОСТ 16350. Климатическое исполнение У с температурой окружающего воздуха от минус 50°С до плюс 45°С. Климатическое исполнение ХЛ с температурой окружающего воздуха от минус 60°С до плюс 45°С. Категория изделия 1 по ГОСТ 15150.
Основными деталями элеватора КМ являются корпус и створка, изготовленные из стальных поковок. В левой части корпуса находится защелка, удерживающая створку в закрытом положении. На створке шарнирно укреплена рукоятка, при опускании и повороте которой «на себя» открываются защелка и створка элеватора. В верхней части корпуса элеватора имеется расточка под муфту трубы, которая исключает возможность выхода трубы из элеватора в случаях недозакрытия створки. Предохранители штропов элеватора КМ, установленные в проушинах элеватора обеспечивают свободный ввод штропов в проушины и предотвращают выпадание их в процессе работы. Для вывода штропов из проушин предохранители штропов поворачиваются вокруг оси.
Элеваторы КМ выпускаются в соответствии с ТУ 3468-008-05273837-2018.
Элеваторы трубные типа ЭТА предназначены для захватывания под муфту или замок и удерживания на весу колонн насосно-компрессорных или бурильных труб по ГОСТ 63380 и ГОСТ 63175 в процессе спуско-подъемных операций как с вертикальной установкой труб, так и с укладкой их на мостки при освоении и ремонте нефтяных и газовых скважин. Применяются в умеренном и холодном макроклиматическом районах по ГОСТ 16350-80.
Элеватор ЭТА состоит из следующих основных деталей и сборочных единиц: корпуса; серьги; сменных захватов для различных диаметров труб; направляющих; запирающего устройства, представляющего собой поворотную рукоятку с пружинным фиксатором и рычагом. Корпус элеватора ЭТА представляет собой литую деталь с внутренней расточкой для установки захвата с трубой. Корпус за проушины соединен шарнирно, посредством пальцев, с серьгой, служащей для подвешивания элеватора на крюк талевой системы. С тыльной стороны к корпусу элеватора с помощью шариков, заполняющих канавки корпуса и втулки рукоятки, крепится поворотная рукоятка запирающего устройства.
