Ключ трубный, штанговый (КТГУ-60,73,89; КТ, КОТ; КЦН, КЦО; КШ, КШР; КШК) |
Ключи трубные КТГУ (КТГУ – 60, КТГУ – 73, КТГУ – 89) предназначены для свинчивания и развинчивания резьбовых соединений насосно-компрессорных труб (НКТ) механизированным способом и вручную при подземном ремонте скважин, для использования в умеренном и холодном макроклиматических районах по ГОСТ 16350-80.
Ключ трубный для НКТ КТГУ состоит из челюсти, шарнирно соединенной со створкой и рукояткой при помощи пальцев, застопоренных шплинтами. В створку вставлена пружина, надетая на направляющую, которая обеспечивает автоматический зажим трубы между челюстью и створкой. Поворот створки ограничивается уступом, выполненным на челюсти. На створке и челюсти ключа в канавках типа «ласточкин хвост» установлены два сухаря. Сухари ключа КТГУ от выпадания крепятся пружинными фиксаторами (хомутиками).
Ключи трубные одношарнирные (КТ, КОТ, Халилова) предназначены для проведения монтажно-демонтажных промысловых работ, а также для свинчивания и развенчивания насосно-компрессорных труб при спускоподъемных операциях на скважинах, в том числе с применением механических ключей типа АПР и возможностью докрепления и раскрепления резьбовых соединений пневмораскрепителем.
Условный диаметр труб, мм: 20-48, 48-89, 89-132.
Ключи трубные цепные типа КЦН, КЦО предназначены для свинчивания и развинчивания резьбовых соединений НКТ механизированным способом и вручную при подземном ремонте скважин, для использования в умеренном и холодном макроклиматических районах (I2) по ГОСТ 16350-80. Условный диаметр труб, мм: 60-114, 114-146, 146-245)
Состоит ключ цепной КЦН, КЦО из щек, соединенных болтом и пальцем начального звена с рукояткой. На палец звена надевается цепь.
Цепь ключа КЦН, КЦО состоит из двух начальных звеньев и пальцев к ним, а также внутренних и внешних звеньев и пальцев-заклепок.
При работе цепным ключом цепь накидывается на отвинчиваемую трубу и пальцем цепи надевается на выступы рукоятки. При нажиме на конец рукоятки зубья рабочих щек врезаются в трубу, цепь натягивается, и производится отвинчивание или завинчивание трубы.

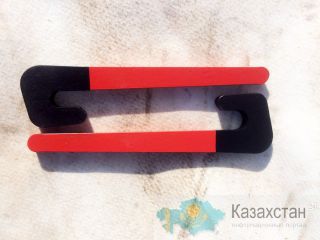

Ключи штанговые ручные (КШ, КШР) предназначены для свинчивания и развинчивания насосных штанг вручную при ремонте нефтяных скважин.
Ключ КШР состоит из целой штамповки, в головке которой имеется зев размером под квадрат штанги диаметром 16 мм, 19-22 мм, 25 мм. При работе зев заводится на квадрат штанги, и производится отвинчивание или свинчивание резьбового соединения штанги.
Ключи штанговые круговые (КШК) предназначены для отвинчивания штанг при закрепленном (прихваченном) плунжере штангового насоса.
Диаметр штанг (мм): 12, 16, 19, 22, 25 .
