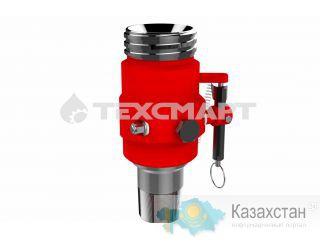

Ловушка приборов сигнальная ЛПС является аварийным инструментом и предотвращает потерю прибора или скребка в скважине при обрыве проволоки или кабеля после удара о сальниковое устройство лубрикатора. Чаще всего ЛПС устанавливается в составе лубрикаторной установкинад плашечным превентором и сигнализирует о прохождении приборов в приемную камеру лубрикатора.
Ловушка имеет в своем составе заслонку, внешне напоминающую «ласточкин хвост». Заслонка открывается оператором вручную, чтобы позволить спустить вниз в скважину приборы или скребок. Когда приборы пройдут через ловушку, оператор вручную закрывает заслонку и дальше закрытое положение будет удерживаться посредством пружины, предназначенной для автоматического возврата заслонки в закрытое положение.
Когда заслонка находится в «закрытом» положении, кабель или проволока могут беспрепятственно подниматься через ловушку. Как только кабельный наконечник или ропсокет касается нижней части заслонки, она открывается и дает возможность приборам пройти через ловушку. После того, как приборы пройдут заслонку и окажутся в лубрикаторе, она снова автоматически захлопнется в «закрытое» положение посредством подпружиненного механизма и не даст приборам пройти обратно вниз.
В случае удара и «отрывания» геофизического кабеля или проволоки приборы будут пойманы над заслонкой, что предотвратит потерю приборов в скважине.
Особенности:
внешняя визуальная индикация инструментов, проходящих через заслонку, сигнал о том, что прибор в лубрикаторе
заслонка «ласточкин хвост», расположенный поперек проходного отверстия в ловушке, предотвращает прохождение инструментов вниз, имеет большой V - образный паз, что позволяет перемещать проволоку или геофизический кабель с уменьшенным контактом, когда заслонка закрыта
корпус ловушки имеет возможность установки манометра или трехходового вентиля
