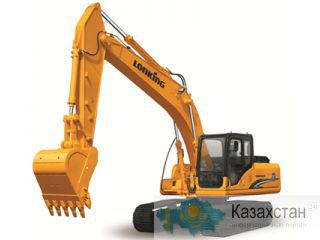

Экскаватор Lonking CDM6240 |
Технические характеристики
CDM6240
Двигатель
Модель
Cummins6BTAA5.9-C (Tier 2,standard)
Ном. мощность
133 кВт (178 л.с.) /2 000 об/мин
Макс. крут. момент
708 Н.м/1 500 об/мин
Диаметр × Ход
102 мм ×120 мм
Рабочий объем
5,9 л
Примечание
Сохранение номинальной мощности на высоте 2 300 м.
Эксплуатационная масса
Краткие сведения
Эксплуатационная масса：22 000 кг
Эксплуатационная масса включает массу стандартной стрелы длиной 5 700 мм, стандартной рукояти длиной 2 900 мм, стандартного ковша объемом 1,16 м3, башмаков гусеничной цепи длиной 600 мм, смазочного материала, СОЖ, полного бака с дизельным топливом и остальных стандартных системных элементов.
Давление на грунт
45 кПа (удлиненный тип:50 кПа)
Вместимость (рабочая жидкость)
Топливный бак
350 л
Система охлаждения
23 л
Моторное масло
18 л
Привод поворота платформы
3,8 л
Ходовой механизм
2×3,3 л
Маслобак гидросистемы
220 л
Механизм поворота стрелы или поворотной части экскаватора
Высокомоментный плунжерный двигатель и 2-ступенчатый привод планетарного редуктора. Тормоз внутри двигателя загрузки срабатывает с помощью пружины и отпускается гидравлическим узлом. Автоматическое торможение возможно, когда рычаг поворота находится в нейтральном положении.
Скорость поворота :12,1 об/мин
(удлиненный тип:8 об/мин)
Ходовой привод
Краткие сведения
Встроенный 2-скоростной плунжерный гидродвигатель и редукторный привод, двигатель и гидравлический трубопровод находятся в корпусе гусеницы, что исключает повреждения, вызванные неровной поверхностью дороги; Расположенный внутри двигатель снабжен рабочим тормозом и амортизационным клапаном, которые обеспечивают плавность работы и остановки, а также надежное торможение.
Ходовая скорость
3,0 – 5,1 км/ч
Способность преодолевать подъем
35°(70%)
Максимальная сила сцепления
222 кН
Механизм перемещения
Ширина стандартного башмака гусеничной цепи
600 мм
Кол-во башмаков
49 (с каждой стороны)
Кол-во поддерживающих роликов
2 (с каждой стороны)
Кол-во опорных роликов
9 (с каждой стороны)
Гидросистема
Главный насос
Сдвоенный аксиально-поршневой насос с переменной производительностью
Насос управляющего контура
Шестеренчатый насос (встроен в главный насос)
Макс. расход системы
2×217 л/мин
Макс. давление оборудования
34,3 Мпа
Макс. давление управления
4,9 Мпа
Рабочее оборудование
Каждое действие экскаватора управляется соответствующими регуляторами (сервоуправление). Правый рычаг управляет движением стрелы и ковша, в то время как левый рычаг управляет движением рукояти и поворотом верхней части конструкции. Управляющий клапан с педальным управлением поставляется вместе с рычажным джойстиком, что помогает управлять перемещением или поворотом экскаватора с помощью педали или рычага. Для переключения передачи предусмотрено управление с использованием электромагнитного переключателя.
Электрическая система
Напряжение системы: 24 В
Батарея: 12 В,120 A×2
Размер экскаватора
Ниже указаны приблизительные размеры для оборудования стандартной конфигурации.
Тип рабочего устройства
Стандартный
Дальней досягаемости
Длина стрелы (мм)
5700
8500
Длина рукояти (мм)
2900
6500
a Длина экскаватора (мм)
9522
12290
b Габаритная высота экскаватора (мм)
3032
3160
c Расстояние между перекидными механизмами (мм)
3645
d Радиус поворота хвостовой части (мм)
2830
e Дорожный просвет контрбалансира (мм)
1103
f Колея (мм)
2390
g Габаритная ширина экскаватора (мм)
2990
h Ширина верхней части конструкции (мм)
2730
i Ширина стандартного башмака гусеничной ленты (мм)
600
J Мин. просвет (мм)
480
Радиус действия
Ниже указаны приблизительные размеры для оборудования стандартной конфигурации.
Тип рабочего устройства
Стандартный
Дальней досягаемости
Длина стрелы (мм)
5700
8500
Длина рукояти (мм)
2900
6500
a Макс. радиус черпания (мм)
9917
15746
b Макс. глубина выемки (мм)
6566
12004
c Макс. высота черпания (мм)
9715
13366
d Макс. высота опрокидывания (мм)
6830
10994
e Макс. радиус черпания на земле (мм)
9745
15639
Макс. усилие отрыва ковша-ИСО(кН)
147
90.4
Макс. усилие отрыва рукояти-ИСО(кН)
107
54.8
