Обзор продукта

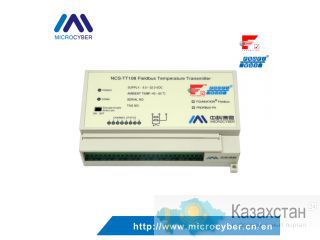

Датчик температуры NCS-TT108 поддерживает вход 8-канального датчика температуры. Он поддерживает протоколы FF H1 и PROFIBUS PA. В широком диапазоне он может применяться к различным термостойким и термопарным датчикам. Каждая поддержка канала индивидуально настраивает тип датчика и двухдиапазонный датчик температуры, проводной системы и трехпроводных системных соединений теплового сопротивления. Восемь каналов разделены на четыре группы модулей температурного сбора с изоляцией защиты между модулями. Каждый модуль измерения температуры имеет два входных канала температуры.
Особенности
Простой интерфейс между полем и диспетчерской
Снижает затраты на установку, эксплуатацию и обслуживание.
Поддержка протоколов FF и PA
Термопара может использовать функцию компенсации холодного конца
параметр
Входной сигнал Сопротивление: PT100, CU50, CU100, 0 ~ 500 Ом, 0 ~ 4000 Ом
Термопара: B, E, J, N, K, R, S, T
Сигнал напряжения: -100 мВ ~ 100 мВ
канал: 8-канальный
Проводка RTD 2-проводной, 3-проводной,
Мощность шины: 9 ~ 32 В постоянного тока Потребление тока (статическое): ≤20 мА
Сигнал шины: Соотношение передачи 31.25 Кбит / с, текущий режим
изоляция Между входным каналом и шиной: 500 В (707 В постоянного тока)
Между модулем температурного преобразователя: 500 В (707 В постоянного тока)
Два входных канала температуры в модуле не изолированы.
Рабочая температура -40 ℃ ~ 85 ℃
Диапазон влажности 0% ~ 100% относительной влажности
Время начала ≤5s
Время обновления 0.2s
защита IP20; Внешняя коробка IP67
вибрация Произвольная осевая 0 ~ 200 Гц, погрешность ± 0,05% / г наибольшего диапазона
EMC Автобусный терминал: GB / T 18268-2000 Таблица A1
Датчик: GB / T 18268-2000 Таблица 1
