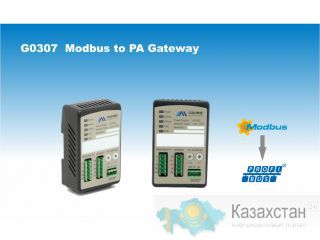

G0307 Краткая инструкция
Продукт реализует функцию преобразователя от Modbus RTU до PROFIBUS PA, и он должен подключать несколько устройств с протоколом Modbus RTU к сети PROFIBUS PA
Особенности G0307
Поддержка 4 дозволенных устройств Modbus RTU не более
Каждому ведомому устройству Modbus RTU по умолчанию назначено 4 функциональных блока, каждый функциональный блок - одна часть
Интерфейс Modbus RTU может конфигурировать шинный терминал, требуется внешний источник питания 24 В постоянного тока
Поддержка PROFIBUS PA 3.02
Настройка адреса PROFIBUS с помощью программного обеспечения или оборудования
PROFIBUS PA питается от шины
4 функциональных блока, AI / AO / DI / DO, каждая из которых состоит из четырех частей, всего 16 функциональных блоков, опережая аналогичные продукты
Поддержка GSD-файлов, всего 16 каналов, каждый из которых имеет один фиксированный функциональный блок, каждый функциональный блок может быть настроен на различные модули
Основной параметр G0307
Мощность шины 9 ~ 32VDC
Мощность Modbus 2 (± 20%)
Потребляемый ток ≤ 14 мА
Рабочая температура -20 ℃ ~ 70 ℃
Температура хранения -40 ℃ ~ 70 ℃
Смирение 5% ~ 95% относительная влажность
Modbus RS485 (конфигурируемый конец) / RS232
